YSL型變壓器用螺旋板式強油水冷卻器
結構特點和工作原理
螺旋板式冷卻器是一種應用廣泛的熱交換設備，它具有傳熱效高、阻力損失小。操作穩定可靠、結構緊湊，價格便宜等優點。目前已廣泛應用在石油化工制冷、有機化工食品、染料制堿制藥、機械、冶金等工業部門，螺旋板強油水冷卻器是由兩張厚度為2- 3mm卷制成兩個均勻的螺旋通道的螺旋體。在兩螺旋通道的首尾兩頭即螺旋體的上下方和外緣切向方向上各焊上接。
管及法蘭，兩通道內分別有一種有載液體（油和水）呈全逆流狀態進行熱量交換。其冷卻面積為兩鋼板的展開長乘以鋼板寬之和。為了增強鋼板的剛度、提高螺旋體的臨界壓力，在兩張鋼板的同- -相面上焊有-定密度的定距柱，這樣亦可增加流體的擾動性、增大雷諾數、提高傳熱效率。
由于螺旋通道曲率均勻通道中流體無大的換向，因而阻力較小且無死角。為了提高換熱效果通常流體在通道中流速較大，可防止通道污垢堵塞，且通道本身有自潔作用，另外兩螺旋通道中還留有排氣（液）孔便于操作又可作取樣化驗之用。

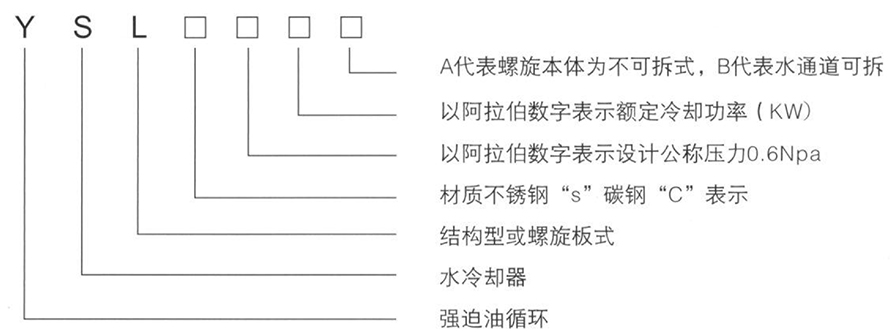

YSL0.6型變壓器用強冷卻器型號參數
例1：YSLS-0.6- 160-A為不可拆式螺旋板冷卻器，材質為不銹鋼耐酸，設計壓力為6Mpa.換熱面積為16m21冷卻功率160KW）。
例2：YSLC-0.6-200- B為水通道可拆式螺旋板冷卻器，材質為碳素鋼，設計壓力為0.6Mpa.換熱面積為20m2 （冷卻功率為200KW）。
產品特點
1、傳熱效率高
總傳熱系數可達3300Kcal/ m2.h. C ，傳熱效果優于YF （風冷）螺旋板式冷卻器換熱系數是傳統列管的1-3倍，從而節約了能源，且有良好的經濟性。
2、熱損失少
本油冷卻器結構緊湊，占地面積、外露表面積均小。若常溫流體從外邊緣通道流至油冷卻器中心，則無需保溫。
3、結構可靠
油、水兩通道為整板卷制，焊接密封，保證了油水熱交換時不會混合，從而使變壓器能安全運行。
4、自清洗功能
本油冷卻器可在確保通道壓力下降不大的情況下，適當增大液體流速，可以提高傳熱效果。液體呈螺旋形流動，具有自動清洗功能，污垢不易沉積，從而減少了停車檢修，節約了維修費用。
技術參數
1、公稱壓力規定加6Mpa 1.OMpa（注：指單通道承受的最大工作壓力，本廠試驗壓力為設計壓力的1.25倍）。
2、允許的工作溫度：碳鋼換熱器允許溫度范圍為：1C +200C，不銹鋼換熱器允許溫度范圍是1C+900C，碳鋼換熱器允許溫度升降壓范圍按有關操作規定。
3、選用設備時，應通過適當?shù)墓に囉?jì)算，選定流體的合適工作狀態，使油冷卻器通道內的流體達到湍狀態（一般液體流速≥1m/sec。）
4、用戶可根據不同工況選用不同材質，本手冊中，符號C表示碳鋼Q235A材質，符號S表示不銹鋼SUS304.321.316L材質。
5、單臺冷卻器使用時，一般使用雙油泵， 一臺使用另一臺備用，如單臺設備不能滿足使用要求時，可以采用多臺聯合使用，但組合必須符合下列規定：
（ 1）并聯組合：只限于同一規格的換熱器；
（2）串聯組合：換熱器的板克和通道間距都應相同。
（3）混合組合：一個通道并聯，另-通道串聯，只限于同一規格的換熱器。
6、安裝形式：臥式和立式。為使停車后能將物料徹底排干凈，以免冬天產生凍裂和損壞，通常使用式。
7、油冷卻器接管方位以產品出廠圖紙為準，接管公稱直徑按表-選取。 如用戶有特殊要求，可與本廠技術部協商，在用戶選定規格后，可來函索取外形尺寸參考圖。
YSL0.6型變壓 器油冷卻器的選用和安裝
1、油冷卻器和選用及使用

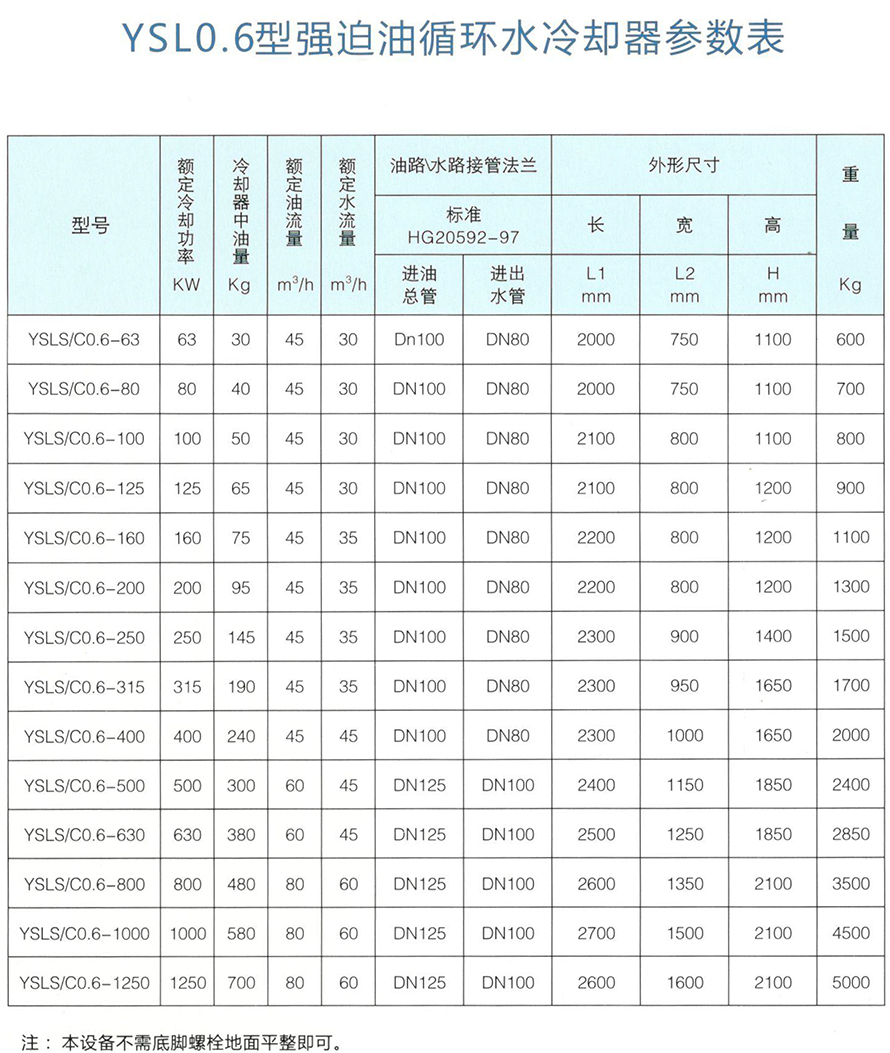

目前，對電爐變壓器選用的油冷卻器，本廠已經有系列型號（見表一）。冷卻介質為水，冷卻水的最高進口溫度不能超過30C.否則將影響冷卻效果。如需要（可在進水口安裝電接點、溫度計，用戶可外接監控。）訂貨時需提出。
冷卻水的水質應達到下列指標：
渾濁度≤50mg/L、碳酸鈣100~ 200mg/L.硫酸鈣1500-2000mg/L.鐵0.1mg/L、錳0. 1mg/L、硫化氫0.5mg/L、氯離子（Ce）≤25mg/L. PH值=7. 冷卻水飽和指標1>0 （ 如果1<0會對不銹鋼有腐蝕傾向）冷源介質為干凈的循環水，使用河水必須加過濾器，以免河水里的其它雜物流入冷卻器內，造成堵塞等現象，影響冷卻效果。有條件的可將冷卻水軟化后使用，以免造成污垢，影響冷卻效果，使用深井水硬水必須進行軟化。冷卻器水通道結垢后，可請鍋爐清垢公司進行清洗，時間可根據水質和冷卻效果而定，有條件的可使用鍋爐除垢劑進行清洗。
方法如下：
將鍋爐除垢劑（藥末）按千分之5溶解于清水中進行循環沖洗數小時，然后打開排污閥（冷卻器進水管下方）用清水沖洗干凈即可。對于水質條件很差，又無清冼條件的使用單位，可選用水通道為可拆式冷卻器（B型）。以便水通道打開清洗，但設備造價高。
